电缆颜色的含义及线缆标识的选择

  • 作者:贴博士
  • 发布时间:2023-09-27
  • 浏览次数:

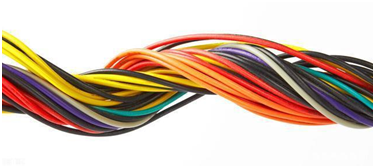

颜色五彩斑斓的除了秋天,还有线缆和线缆标识

红、黄、蓝、绿、橙......线缆为什么要做成这么多种颜色呢?其实是有具体作用的,不同颜色代表不同的含义。


电缆颜色的含义及线缆标识的选择


《GB/T6995.2-2008电线电缆识别标志方法》规定,电线电缆识别用的标准颜色为:白色、红色、黑色、黄色、蓝色、绿色、橙色、灰色、棕色、青绿色、紫色和粉红色。

不同颜色的电缆代表的含义

黑色:装置和设备的内部布线。

棕色:直流电路的正极。

红色:三相电路的C相;半导体三极管的集电极;半导体二极管、整流二极管或可控硅管的阴极。

黄色:三相电路的A相;半导体三极管的基极;可控硅管和双向可控硅管的控制极。

绿色:三相电路的B相。

蓝色:直流电路的负极;半导体三极管的发射极;半导体二极管、整流二极管或可控硅管的阳极。

淡蓝色:三相电路的零线或中性线;直流电路的接地中线。

白色:双向可控硅管的主电极;无指定用色的半导体电路。

黄和绿双色:安全用的接地线。

红、黑色并行:用双芯导线或双根绞线连接的交流电路。

所以电缆颜色是有国家标准的,须强制执行。

 电缆颜色的含义及线缆标识的选择

颜色不同用途不同

在家用电中,一般是采用单相220V的交流电,也就是一根火线,用红色标识;一根零线,用蓝色标识;一根安全用的接地线,用黄和绿双色标识。

在输送电线路中,一般采用三相五线制,黄、绿、红分别代表A,B,C三相,另外两条分别是蓝色的工作零线N以及黄绿双色的保护零线PE。

工业供电一般采用三相四线制,黄、绿、红分别代表A,B,C三相,黄绿双色线为保护零线PE。


电缆颜色的含义及线缆标识的选择



国标规定了电缆颜色的强制要求,一方面是规范的布线使得整体工程更加美观,提高整体布线的形象。更重要的是规范的布线为了防止错误操作的发生。在电力施工中,施工人员可以根据电缆颜色轻而易举的正确区分出导线中各类线,防止接线出错,发生重大事故。

那么除了电缆本身的颜色做标识外,在电力系统运行维护的过程中为了更方便快捷的查看线路,还需要对每条线路做好标识。选择一种合理的线缆标识应考虑以下几个因素

一、线缆标识将放置于什么样的环境中

1、是否会接触到油、水、化学物品或者溶剂?

2、是否需要阻燃?

3、国家对此是否有特殊规定或其他规定?

4、是否用在洁净或其他环境中?即使是在恶劣环境下,热转移式的打印,工业级的打印质量,具有强抗污性,实际上打印内容也同样“抗油污”。


电缆颜色的含义及线缆标识的选择



二、打算自己打印还是购买预加工好的标识

购买线缆标识:

1、模板有限,需求量少的话不可定制模板和内容。

2、内容不方便修改。

3、使用场景可能会受限。

自行打印标识:

1、根据需要打印各种内容,即使打印的量很少也可以随意编辑内容;

2、有专业的热转印标识打印机,操作简单;

3、支持标签、套管、热缩管多种耗材,实用与各种使用场景。


线缆标识

贴博士P76线号机


三、线缆标识要求

标识符应采用相同数量的字母和数字等标明,按照一定的模式和规则来进行。

建议:按照“永久标识”的概念选择材料,标签的寿命应能与布线系统的设计寿命相对应。

所有标签应保持清晰、完整,并满足环境的要求。标签应打印,不允许手工填写,应清晰可见、易读取。

对于户内和户外的使用的标签,应能够经受环境的考验,比如潮湿、高温、紫外线,应该具有与所标识的设施相同或更长的使用寿命。

贴博士P76线号机是一款专门打印工业线缆标识的打印机,功能强大,打印字迹清晰,打印速度快,性价比高。可满足电厂、电气设备厂、变电站、电力行业电线区分标志标识的需要。


 电缆颜色的含义及线缆标识的选择

贴博士P76线号机


1、贴博士P76线号机可打印PVC套管、热缩管、贴纸3种材料。兼顾不同应用场景,满足各种使用需求。

2、贴博士P76线号机自带标准键盘,支持蓝牙连接,既可以单机操作又可以连接手机操作,还可以连接电脑操作。3种内容输入方式任选,使用方便,快速编辑内容,有效提高打印效率。

3、贴博士P76线号机采用热转印技术,打印字迹清晰,保存时间长。防水、防油、防紫外线、耐刮擦、耐腐蚀。





选择合适的线缆标识,给维护和管理带来更大的便利,也可以提高管理水平、工作效率。

贴博士P76还有自动半切、双行打印、选段打印等功能,真正的多功能线号打印机。如果您对这款线号机感兴趣或者想了解贴博士品牌其他产品,欢迎您致电:400-680-0190。
